Πώς εξάγετε το σχηματικό από ένα κλωνοποιημένο PCB;

Εξαγωγή ενός σχήματος από ένακλωνοποιημένο PCBπεριλαμβάνει την αντίστροφη μηχανική, όπου αναλύετε το φυσικό συμβούλιο για να αναδημιουργήσετε το διάγραμμα κυκλωμάτων. Αυτή η διαδικασία απαιτεί προσεκτική παρατήρηση, ταυτοποίηση εξαρτημάτων και συνδέσεις εντοπισμού. Ακολουθεί ένας οδηγός βήμα προς βήμα:

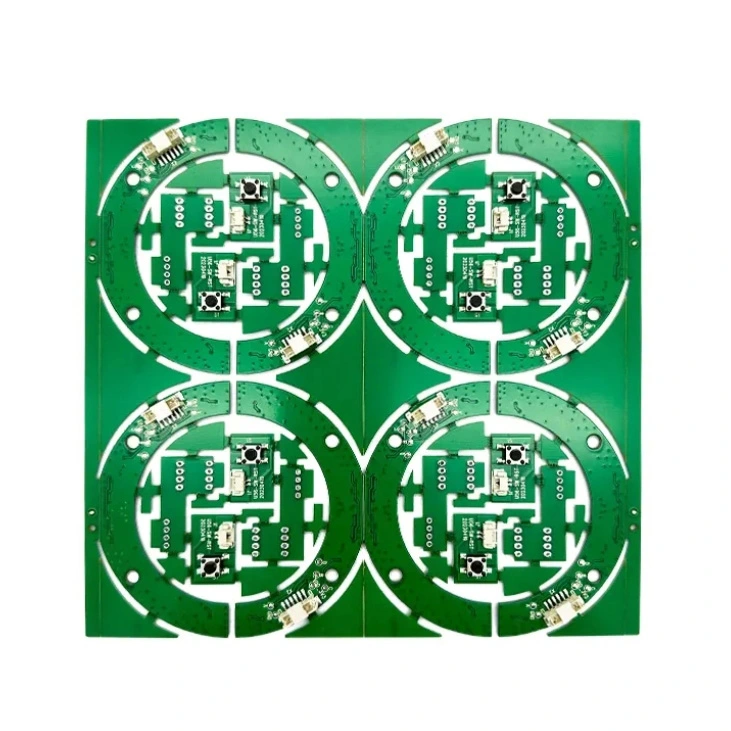

1. Επιθεωρήστε και τεκμηριώστε τοPCB

- Τραβήξτε φωτογραφίες υψηλής ανάλυσης: Καταγράψτε και τις δύο πλευρές του PCB για αναφορά.

-Σημείωση Layers PCB: Ελέγξτε αν πρόκειται για ένα μονοπάτι, διπλό στρώμα ή πολυστρωματικό πίνακα.

- Προσδιορίστε τα βασικά συστατικά: Βρείτε ICS, αντιστάσεις, πυκνωτές, διόδους, συνδετήρες κ.λπ.

- Ελέγξτε τις ετικέτες και τα σημάδια: Ορισμένα εξαρτήματα έχουν εκτυπωμένους σχεδιαστές αναφοράς στο PCB.

2. Desolder & Προσδιορίστε εξαρτήματα

- Στοιχεία Desolder (εάν είναι απαραίτητο): Χρησιμοποιήστε ένα σταθμό επαναπροσανατολισμού ζεστού αέρα για ασφαλή αφαίρεση.

- Διαβάστε τους αριθμούς εξαρτημάτων IC: Αναζητήστε τα φύλλα δεδομένων για να κατανοήσετε τις διαμορφώσεις PIN.

- Μετρήστε αντιστάσεις και πυκνωτές: Χρησιμοποιήστε ένα μετρητή πολύτμετρου ή LCR για να καθορίσετε τις τιμές.

- Ετικέτα κάθε στοιχείο: Αντιστοίχιση προσδιοριστών όπως R1, C1, U1 για ευκολότερη παρακολούθηση.

3. Εντοπίστε τις συνδέσεις κυκλώματος

- Χρησιμοποιήστε ένα πολύμετρο σε λειτουργία συνέχειας: Ελέγξτε τις ηλεκτρικές διαδρομές μεταξύ των εξαρτημάτων.

- Ακολουθήστε τα ίχνη PCB: Χρησιμοποιήστε ένα μεγεθυντικό φακό ή μικροσκόπιο για λεπτομερή ανίχνευση.

- Χρησιμοποιήστε το λογισμικό σχεδιασμού PCB: Εισαγωγή εικόνων PCB υψηλής ανάλυσης σε εργαλεία όπως KICAD, Altium ή Easyeda για ευκολότερη ανίχνευση.

- Ελέγξτε τις κρυφές συνδέσεις: Εάν ενδέχεται να απαιτηθεί επιθεώρηση ακτίνων Χ πολλαπλών στρώσεων για την ανίχνευση εσωτερικών στρωμάτων.

4. Ανακατασκευάστε το σχηματικό

- Χρησιμοποιήστε λογισμικό σχεδιασμού PCB: Σχεδιάστε το σχήμα στο KICAD, EAGLE, Altium ή Orcad.

- Ρυθμίστε τα εξαρτήματα λογικά: Τμήματα ομάδας, σήματος και γείωσης σωστά.

- Επαληθεύστε τις συνδέσεις: Συγκρίνετε με φύλλα δεδομένων και λειτουργικές προσδοκίες.

5. Προσομοίωση και επαλήθευση του κυκλώματος

- Χρήση λογισμικού προσομοίωσης: Εργαλεία όπως το LTSPICE, το ProteUs ή το MultISIM μπορούν να βοηθήσουν στην επαλήθευση της συμπεριφοράς του κυκλώματος.

- Συγκρίνετε με την αρχική λειτουργικότητα PCB: Δοκιμή με το Debugging Power-on, αν είναι δυνατόν.

Απαιτούνται εργαλεία:

✔ μετρητής πολυμμετρικού / LCR

✔ OSCilloscope (για δοκιμές σήματος)

✔ Σταθμός ανακατασκευής ζεστού αέρα (για αποσυντίθευστο)

✔ Μικροσκόπιο / μεγεθυντικό

✔ Λογισμικό σχεδιασμού PCB (KICAD, Eagle, Altium)

✔ σαρωτής ακτίνων Χ (για πίνακες πολλαπλών στρώσεων)

Τελικές σκέψεις

Η εξαγωγή ενός σχηματικού σχήματος από ένα κλωνοποιημένο PCB είναι μια χρονοβόρα αλλά εφικτή διαδικασία, εάν γίνει προσεκτικά. Είναι ζωτικής σημασίας να σέβεται τους νόμους περί πνευματικής ιδιοκτησίας εάν το PCB ανήκει σε ιδιόκτητο σχεδιασμό. Θα θέλατε καθοδήγηση σχετικά με έναν συγκεκριμένο τύπο συστάσεων PCB ή εργαλείων;
