Πώς μπορεί ο κλώνος PCB να σας βοηθήσει να σώσετε μια πλακέτα με αρχεία σχεδίασης που λείπουν;

Περίληψη

Όταν ένα κρίσιμο ηλεκτρονικό προϊόν είναι ακόμα σε υπηρεσία, αλλά τα αρχικά δεδομένα CAD έχουν φύγει, μια μεμονωμένη αποτυχημένη πλακέτα μπορεί να μετατραπεί σε εβδομάδες διακοπής λειτουργίας, ακριβοί κύκλοι επανασχεδιασμού ή αγώνας για αναξιόπιστα υποκατάστατα. Κλώνος PCBείναι μια δομημένη προσέγγιση αντίστροφης μηχανικής που αναδημιουργεί τα έτοιμα για την κατασκευή δεδομένα μιας υπάρχουσας πλακέτας κυκλώματος, ώστε να μπορείτε να την αναπαράγετε, να την επισκευάζετε σε κλίμακα ή να διατηρείτε ζωντανή μια παλαιότερη σειρά προϊόντων ενώ σχεδιάζετε μακροπρόθεσμη αναβάθμιση. Αυτό το άρθρο εξηγεί πότε έχει νόημα η κλωνοποίηση, ποιες πληροφορίες μπορείτε να ανακτήσετε ρεαλιστικά, πώς να ελαχιστοποιήσετε τον κίνδυνο και τι Η ροή εργασιών υπεύθυνης κλωνοποίησης μοιάζει από την πρώτη επιθεώρηση έως την τελική επικύρωση.

Πίνακας περιεχομένων

• Περίγραμμα με μια ματιά
• Ποια σημεία πόνου λύνει η κλωνοποίηση PCB
• Τι σημαίνει πραγματικά ο κλώνος PCB στην πράξη
• Πότε η κλωνοποίηση είναι η πιο έξυπνη επιλογή και πότε δεν είναι
• Μια πρακτική ροή εργασίας για κλώνο PCB από την αρχή μέχρι το τέλος
• Πώς να προστατεύσετε την ποιότητα και την αξιοπιστία
• Τι αυξάνει το κόστος και τον χρόνο παράδοσης
• Τι πρέπει να προετοιμάσετε πριν ζητήσετε μια προσφορά
• Πώς να επιλέξετε έναν υπεύθυνο συνεργάτη κλωνοποίησης
• FAQ
• Επόμενο Βήμα

Περίγραμμα με μια ματιά

1. Διευκρινίστε τον στόχο σας: αντικατάσταση, επισκευή, επέκταση κύκλου ζωής ή επανασχεδιασμός γέφυρας.
2. Επιβεβαιώστε την ιδιοκτησία και τα δικαιώματα.
3. Λήψη δεδομένων πλακέτας: διαστάσεις, επίπεδα, υποδείξεις στοίβαξης και αντιστοίχιση στοιχείων.
4. Αναδημιουργήστε αρχεία παραγωγής και ηλεκτρική πρόθεση: Gerber, drill, netlist, BOM.
5. Πρωτοτυπήστε, επικυρώστε και κλειδώστε μια ελεγχόμενη αναθεώρηση.
6. Καθιερώστε συνεχείς ελέγχους: εισερχόμενη επιθεώρηση, λειτουργικές δοκιμές και ιχνηλασιμότητα.

Ποια σημεία πόνου λύνει η κλωνοποίηση PCB

Οι περισσότερες ομάδες δεν αποφασίζουν να κλωνοποιήσουν έναν πίνακα επειδή ακούγεται διασκεδαστικό. Το κάνουν γιατί η εναλλακτική είναι χειρότερη. Εδώ είναι οι πιο συνηθισμένες καταστάσεις όπουΚλώνος PCBαφαιρεί τον πραγματικό χειρουργικό πόνο:

• Δεν υπάρχουν αρχεία πηγήςεπειδή ο αρχικός σχεδιαστής έφυγε, τα δεδομένα χάθηκαν ή το προϊόν αποκτήθηκε χρόνια αργότερα.
• Συστατικά στο τέλος του κύκλου ζωής τουςσας αναγκάζουν είτε να επανασχεδιάζετε επειγόντως είτε να προμηθευτείτε επικίνδυνες μετοχές της γκρίζας αγοράς.
• Επισκευές πεδίουχρειάζονται σταθερές ανταλλακτικές σανίδες, όχι τυχαίες «συμβατές» εναλλακτικές με άγνωστα βάρη στοίβαξης ή χαλκού.
• Πίεση συμμόρφωσηςαπαιτεί συνεπή κατασκευή και τεκμηρίωση για να περάσει τους ελέγχους ή τις εσωτερικές πύλες ποιότητας.
• Χρόνος για ανάκαμψησημασία έχει κάτι περισσότερο από τον «τέλειο μοντέρνο σχεδιασμό», ειδικά για βιομηχανικούς ελέγχους και παλαιού τύπου όργανα.

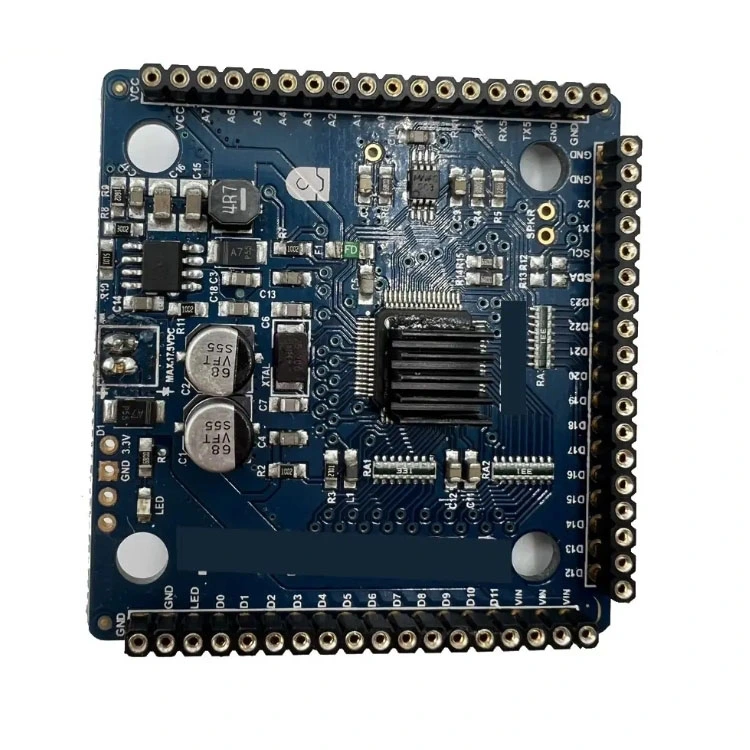

Τι σημαίνει πραγματικά ο κλώνος PCB στην πράξη

Οι άνθρωποι χρησιμοποιούν την «κλωνοποίηση» περιστασιακά, αλλά με όρους μηχανικής συνήθως περιλαμβάνει τρία επίπεδα εργασίας:

• Φυσική αντιγραφήαναδημιουργώντας το περίγραμμα της πλακέτας, τις οπές στερέωσης, τους συνδέσμους, τον αριθμό στρώσεων και τη συμπεριφορά στοίβαξης όσο το δυνατόν πιο κοντά.
• Ηλεκτρική ανακατασκευήσύλληψη συνδεσιμότητας χαλκού, ώστε η αναπαραγόμενη πλακέτα να ταιριάζει με την αρχική πρόθεση της Netlist.
• Ανάκτηση εξαρτημάτωναναγνώριση εξαρτημάτων, αποτυπωμάτων, τιμών, εναλλακτικών και σημειώσεων συναρμολόγησης, ώστε η πλακέτα να μπορεί να κατασκευαστεί με συνέπεια.

Τα παραδοτέα περιλαμβάνουν συχνά αποτελέσματα έτοιμα για την κατασκευή, όπως δεδομένα Gerber ή ODB++, αρχεία γεωτρήσεων, δεδομένα επιλογής και τοποθέτησης όταν είναι εφικτό, λογαριασμό υλικών, και μια επαληθευμένη netlist. Εάν ο στόχος σας είναι η μακροπρόθεσμη συντήρηση, πολλές ομάδες ζητούν επίσης ένα ανακατασκευασμένο σχηματικό, έτσι ώστε η μελλοντική αντιμετώπιση προβλημάτων να μην βασίζεται σε εικασίες.

Πότε η κλωνοποίηση είναι η πιο έξυπνη επιλογή και πότε δεν είναι

Η κλωνοποίηση είναι εργαλείο, όχι προεπιλογή. Χρησιμοποιήστε το όταν ταιριάζει με το προφίλ κινδύνου και το χρονοδιάγραμμά σας.

Μια πρακτική ροή εργασίας για κλώνο PCB από την αρχή μέχρι το τέλος

Ένας αξιόπιστος κλώνος είναι το αποτέλεσμα πειθαρχημένων βημάτων, όχι μίας σάρωσης. Ακολουθεί μια ροή εργασιών που χρησιμοποιούν συνήθως οι ομάδες μηχανικών για να μειώσουν τις εκπλήξεις.

• Βήμα 1: Πρόσληψη και καθορισμός στόχου
  • Επιβεβαιώστε τι σημαίνει "επιτυχία": ακριβής αντικατάσταση, λειτουργία προσαρμογής μορφής ή λειτουργικό ισοδύναμο με εναλλακτικές.
  • Συγκεντρώστε το πλαίσιο: περιβάλλον λειτουργίας, λειτουργία αποτυχίας, αναμενόμενος όγκος και χρονοδιάγραμμα.
• Βήμα 2: Μη καταστροφική επιθεώρηση
  • Μετρήστε το περίγραμμα, τις θέσεις των οπών, τα πλήκτρα σύνδεσης και τους μηχανικούς περιορισμούς.
  • Προσδιορίστε τους δείκτες στρώματος και τα χαρακτηριστικά κατασκευής, όπως ίχνη σύνθετης αντίστασης, μέσω τύπων και εκχύσεις χαλκού.
• Βήμα 3: Λήψη δεδομένων για χαλκό και στρώματα
  • Απεικόνιση υψηλής ανάλυσης για πάνω και κάτω στρώματα για χαρτογράφηση ιχνών και χαρακτηριστικών αναφοράς.
  • Ελεγχόμενη στρώση αποκαλύπτει όταν είναι απαραίτητο για πλακέτες πολλαπλών στρώσεων, που εκτελείται προσεκτικά για να διατηρηθεί η πιστότητα.
• Βήμα 4: Αναγνώριση εξαρτημάτων και ανακατασκευή BOM
  • Διασταυρώστε τις σημάνσεις, τα πακέτα και τις τιμές. επιβεβαιώστε τις πολικότητες και τον προσανατολισμό pin-1.
  • Ορίστε εγκεκριμένα εναλλακτικά για να αποτρέψετε μελλοντικές ελλείψεις.
• Βήμα 5: Αναδημιουργήστε τα παραγωγικά αποτελέσματα
  • Δημιουργήστε αρχεία διάταξης και δεδομένα κατασκευής, συμπεριλαμβανομένων των ορισμών της μάσκας τρυπανιού και συγκόλλησης.
  • Εξάγετε τη συνδεσιμότητα και εκτελέστε ελέγχους συνέπειας της λίστας δικτύου έναντι του ανακτηθέντος χαλκού.
• Βήμα 6: Δημιουργία πρωτοτύπου και επικύρωση
  • Κατασκευάστε πρωτότυπα υπό ελεγχόμενες παραμέτρους διαδικασίας.
  • Πραγματοποιήστε ηλεκτρικές δοκιμές όπως έλεγχος συνέχειας, σύνθετης αντίστασης κατά περίπτωση και επαλήθευση λειτουργίας στο πραγματικό σύστημα.
• Βήμα 7: Κλείδωμα αναθεώρησης και τεκμηρίωση
  • Παγώστε μια ελεγχόμενη αναθεώρηση με αρχεία καταγραφής αλλαγών και εγγραφές δοκιμών.
  • Δημιουργήστε αποτελέσματα φιλικά προς την εξυπηρέτηση εάν σκοπεύετε να διατηρήσετε το προϊόν για χρόνια.

Πώς να προστατεύσετε την ποιότητα και την αξιοπιστία

Ο μεγαλύτερος φόβος που έχουν οι πελάτες είναι απλός: «Η κλωνοποιημένη πλακέτα θα συμπεριφέρεται ακριβώς όπως η αρχική και θα συνεχίσει να συμπεριφέρεται έτσι μετά την ανάπτυξη;» Μπορείτε να μειώσετε αυτόν τον κίνδυνο αντιμετωπίζοντας την κλωνοποίηση σαν ένα ελεγχόμενο έργο μηχανικής.

• Πειθαρχία στοίβαξηςαντιγράψτε τον αριθμό των στρωμάτων, το πάχος του χαλκού, τη διηλεκτρική συμπεριφορά και τις δομές ελεγχόμενης αντίστασης όταν υπάρχουν.
• Ακρίβεια σύνδεσηςΗ μηχανική αναντιστοιχία είναι ένας γρήγορος τρόπος για να αποτύχει, ακόμα κι αν το κύκλωμα είναι σωστό.
• Αυθεντικότητα εξαρτήματοςκαθιερώστε ανιχνεύσιμες πηγές και αποφύγετε άγνωστα κανάλια τροφοδοσίας για κρίσιμα IC.
• Στρατηγική δοκιμήςορίστε ένα σχέδιο δοκιμής πέρα ​​από το «ενεργοποιείται», συμπεριλαμβανομένων των συνθηκών φορτίου, της θερμικής συμπεριφοράς και των περιβλημάτων ακμών.
• Έλεγχος διαδικασίαςκαθορίστε τα προφίλ συγκόλλησης, τα πρότυπα επιθεώρησης και τα κριτήρια αποδοχής από την αρχή.

Τι αυξάνει το κόστος και τον χρόνο παράδοσης

Η τιμολόγηση ποικίλλει επειδή ποικίλλει η πολυπλοκότητα. Αντί να μαντεύετε, εστιάστε στους μοχλούς που έχουν σημασία:

• Αριθμός στρωμάτων και πυκνότηταπερισσότερα στρώματα και εξαρτήματα λεπτού βήματος αυξάνουν την προσπάθεια ανακατασκευής.
• Κατάσταση σανίδαςΟι καμένες, διαβρωμένες ή φυσικώς τροποποιημένες σανίδες μειώνουν τις ανακτήσιμες λεπτομέρειες.
• Διαθεσιμότητα εξαρτημάτωνεξαρτήματα που έχουν διακοπεί ή είναι δύσκολο να αναγνωριστούν προσθέτουν χρόνο προμήθειας και επικύρωσης.
• Ζητείται επίπεδο τεκμηρίωσηςμια πλήρης σχηματική ανακατασκευή διαρκεί περισσότερο από έναν κλώνο συνάρτησης φόρμας προσαρμογής.
• Προσδοκίες επικύρωσηςΟι λειτουργικές δοκιμές στο πραγματικό σας σύστημα είναι η διαφορά μεταξύ του «μοιάζει» και του «λειτουργεί αξιόπιστα».

Τι πρέπει να προετοιμάσετε πριν ζητήσετε μια προσφορά

Θα λάβετε ένα πιο γρήγορο και ακριβές σχέδιο εάν ετοιμάσετε ένα μικρό πακέτο πληροφοριών. Χρησιμοποιήστε αυτήν τη λίστα ελέγχου.

• Τουλάχιστον2 δείγματα εργασίαςόταν είναι δυνατόν, συν 1 αποτυχημένο δείγμα εάν θέλετε ανάλυση αποτυχίας.
• Φωτογραφίες της πλακέτας που είναι τοποθετημένη στο προϊόν για επιβεβαίωση μηχανικών περιορισμών και προσανατολισμού του συνδετήρα.
• Η στοχευόμενη ποσότητα και εάν χρειάζεστε συνεχή προμήθεια ή εφάπαξ παρτίδα.
• Οποιεσδήποτε γνωστές συνθήκες λειτουργίας: εύρος θερμοκρασίας, κραδασμοί, υγρασία, κύκλος λειτουργίας, προφίλ φορτίου.
• Οποιεσδήποτε ενδείξεις έχετε ακόμα: μερικά Gerbers, PDF, παλιές εξαγωγές BOM, σημειώσεις μεταξοτυπίας ή διαδικασίες δοκιμής.
• Διευκρίνιση σχετικά με το υλικολογισμικό και τα προγραμματισμένα μέρη: έχετε τα δυαδικά αρχεία, τα κλειδιά ή τη μέθοδο προγραμματισμού;

Πώς να επιλέξετε έναν υπεύθυνο συνεργάτη κλωνοποίησης

Δεν αγοράζετε μόνο μια σανίδα. Αγοράζετε σιγουριά ότι η αναπαραγωγή είναι ελεγχόμενη, τεκμηριωμένη και επαναλαμβανόμενη. Εδώ είναι τι πρέπει να αναζητήσετε σε μια σχέση προμηθευτή:

• Σαφή όρια νομιμότητας και αδειώνένας σοβαρός πάροχος θα ρωτήσει για την ιδιοκτησία και την εξουσιοδοτημένη χρήση.
• Μηχανική επικοινωνίαθα πρέπει να είστε σε θέση να συζητήσετε τη στοίβαξη, τις εναλλακτικές και τις μεθόδους δοκιμής σε απλή γλώσσα.
• νοοτροπία επαλήθευσηςαναζητήστε ελέγχους Netlist, επικύρωση πρωτοτύπων και ανιχνεύσιμες προμήθειες.
• Έλεγχος αναθεώρησηςτο κλωνοποιημένο σχέδιο θα πρέπει να έχει μια καθορισμένη έκδοση, ώστε οι μελλοντικές παρτίδες να παραμένουν συνεπείς.

ΣτοShenzhen Greeting Electronics Co., Ltd., οι ομάδες προσεγγίζουν συνήθως την κλωνοποίηση ως έργο μηχανικής συνέχειας: αποσαφηνίστε τους στόχους, ανακτήστε κρίσιμα δεδομένα κατασκευής, επικυρώστε τα πρωτότυπα σε πραγματικές συνθήκες και, στη συνέχεια, κλειδώστε μια σταθερή αναθεώρηση για επαναλαμβανόμενη παραγωγή. Εάν χρειάζεστε μια λύση γέφυρας ενώ σχεδιάζετε έναν επανασχεδιασμό, ένας ελεγχόμενος κλώνος μπορεί να σας κερδίσει χρόνο χωρίς να θυσιάσετε την αξιοπιστία.

FAQ

Μπορεί ένας κλώνος PCB να είναι πανομοιότυπος με την αρχική πλακέτα

Μπορεί να είναι ισοδύναμο με τη συνάρτηση φόρμας και συχνά εξαιρετικά κοντινό, αλλά το "πανομοιότυπο" εξαρτάται από το τι εννοείτε. Οι μηχανικές διαστάσεις και η συνδεσιμότητα μπορούν συνήθως ταιριάζουν πολύ καλά. Η ακριβής συμπεριφορά υλικού, τα ιδιόκτητα στοιχεία και οι λεπτομέρειες υλικολογισμικού ενδέχεται να απαιτούν πρόσθετη εργασία ή μπορεί να είναι αδύνατο αναδημιουργήσει χωρίς τα αρχικά δεδομένα.

Χρειάζομαι πολλά δείγματα;

Πολλαπλά δείγματα μειώνουν τον κίνδυνο επειδή οι μηχανικοί μπορούν να συγκρίνουν σημάνσεις, να επιβεβαιώσουν διφορούμενα ίχνη και να αποφύγουν την αντιγραφή μιας πλακέτας που έχει ήδη τροποποιηθεί ή επισκευαστεί. Εάν έχετε μόνο ένα δείγμα, περιμένετε περισσότερα βήματα επικύρωσης και πιο συντηρητικό χρονοδιάγραμμα.

Τι γίνεται αν ορισμένα εξαρτήματα δεν είναι πλέον διαθέσιμα

Ένα πρακτικό σχέδιο κλώνων συχνά περιλαμβάνει εναλλακτικά στοιχεία. Το κλειδί είναι να επικυρώσετε ότι τα εναλλακτικά ταιριάζουν με τις ηλεκτρικές απαιτήσεις και ταιριάζουν στο αποτύπωμα, στη συνέχεια επιβεβαιώστε τη συμπεριφορά μέσω δοκιμών υπό το πραγματικό φορτίο και το περιβάλλον σας.

Η κλωνοποίηση θα λύσει το υλικολογισμικό και τον προγραμματισμό

Η κλωνοποίηση του PCB δεν δημιουργεί αυτόματα κλειδωμένο υλικολογισμικό. Εάν η πλακέτα περιέχει προγραμματισμένους μικροελεγκτές, ασφαλή στοιχεία ή κρυπτογραφημένη μνήμη, μπορεί να χρειαστείτε τα πρωτότυπα δυαδικά αρχεία, μια νόμιμη μέθοδο προγραμματισμού ή μια εξουσιοδοτημένη στρατηγική ανταλλακτικών.

Πώς μπορώ να μειώσω την πιθανότητα αστοχιών στο πεδίο

Ζητήστε ένα σχέδιο επικύρωσης και αντιμετωπίστε τα πρωτότυπα ως υποχρεωτικά για κρίσιμα για την αποστολή συστήματα. Ορίστε κριτήρια αποδοχής, συμπεριλάβετε λειτουργικές δοκιμές που μιμούνται το πραγματικό συνθήκες λειτουργίας και κλειδώστε μια αναθεώρηση με ανιχνεύσιμα πρότυπα προμηθειών και επιθεώρησης.

Επόμενο Βήμα

Εάν αντιμετωπίζετε αρχεία που λείπουν, προμήθεια στο τέλος της ζωής σας ή επείγοντα χρόνο διακοπής λειτουργίας, μια καλά διαχειριζόμενηΚλώνος PCBτο έργο μπορεί να σας δώσει μια σταθερή, επαληθευμένη δοκιμαστικά διαδρομή επιστροφής στην παραγωγή. Μοιραστείτε τις φωτογραφίες του πίνακα, την ποσότητα-στόχο και το περιβάλλον του συστήματος και ζητήστε ένα πρακτικό σχέδιο αποκατάστασης που να περιλαμβάνει έλεγχος επικύρωσης και αναθεώρησης.
